二、产品图文介绍：

　
　
　
　
　

　
品牌/商标 EPIGAP Optoelektronik 型号/规格 红外线发光二极管 红外发光二极管 红外发射管 红外发射头 红外发光ELD-810-095-3ELD-810-095-4ELD-880-015
种类 光学发射器件 波段范围 远红外
运转方式 连续式 激励方式 电激励式
工作物质 半导体 光路径 透过型外光路
输出形式 功率型 传输信号 图腾柱型
速度 高速 通道 单通道
输出波长 ELP-880-014-1ELD-810ELD-810-095ELD-880ELP-880-014（nm） 线宽 红外线发光二极管 红外发光二极管 红外发射管 红外发射头 红外发光ELD-810-095-3ELD-810-095-4ELD-880-015（mm）

　

LEDs / Infrared / TO-Package

PDF Type Peak Wavelength
[nm]		 Forward Voltage
[V]		 Radiant Power
[mW]		 Forward Current
[mA]		 Viewing Angle
[deg]		 　 Request list
\"\" ELD-810-095-3 810 1.7 10 100 90 　 add to list
\"\" ELD-810-095-4 810 1.7 10 100 90 　 add to list
\"\" ELD-880-015 880 1.4 4.5 50 8 　 add to list
\"\" ELP-880-014-1 880 1.8 3.5 50 12 　 add to list

EPIGAP Optoelektronik有限公司 - 你的伴侣的开发和定制设计的光电骰子生产。
我们的产品涵盖了光谱范围从560纳米到1550纳米。他们可以根据您的具体要求。我们生产的达2万件小型和中等规模的批次。

我们的可能性 - 你的优势

•特别设计
•高速芯片
•大功率芯片
•点源芯片
•单片显示芯片

我们的客户了解我们的生产创新和灵活的一种。我们能够保证稳定的高降解处理对我们的现代化生产设备最新的原材料，而非常可靠的芯片。
我们也提供了如100％，芯片测试或波长的测量和± 1纳米的范围内选择特殊的测量选项的可能性。


我们的LED芯片，用于

医学工程：
分析体液
光疗法
荧光分析
数码照片的RGB模块，用于生产

图片行业：
低照度摄像头和单片显示芯片

自动化：
点源
光通信
编码器的应用
障碍灯

安全工程：
红外射灯

Photo diodes 　

EPD-150-0-2.5

150-550

4.80

 　

TO

0.16

15

download

EPD-150-0-3.6

150-550

10.90

 　

TO

0.16

20

download

EPD-365-0-0.9

245-400

0.51

 　

TO

0.07

5

download

EPD-365-0-1.4

245-400

1.20

 　

TO

0.07

5

download

EPD-365-0-2.5

245-400

4.80

 　

TO

0.07

15

download

EPD-365-0-3.6

245-400

10.90

 　

TO

0.07

20

download

EPD-440-0-0.9

190-570

0.51

 　

TO

0.16

5

download

EPD-440-0-1.4

190-570

1.20

 　

TO

0.16

10

download

EPD-440-0-2.5

190-570

4.80

 　

TO

0.16

15

download

EPD-440-0-3.6

190-570

10.90

 　

TO

0.16

20

download

EOPD-1300-5-0.22

800-1750

0.07

0.5x0.5

5mm plastic

1.0

0.3

UV紫外线光电二极管 应用:火焰探测  UV感应 仪器传感 开关模块等产品设备

大面积/高灵敏度型 InGaAs PIN光电二极管

 波长响应从1100nm~1650nm，是红外仪器以及控制应用的理想器件。
主要应用：工业自动化控制，石油工业，温度传感器，光纤检测，医学仪器，红外传感器等。
厂商：德国EPIGAP，美国OSI，美国EOS

光谱响应图

选型一览表

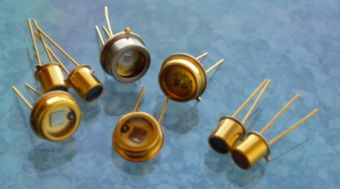

photo diodes in TO packages

In addition to our LED in the UV, visible and infrared spectral range EPIGAP Optronic GmbH offers a wide variety of photodiodes, from 150 nm in the ultraviolet up to 2600 nm in the infrared range.

These include large InGaAs photodiodes with an active area of up to 3 mm diameter. The InGaAs photodiodes have low dark currents and high sensitivity. In addition to the standard wavelengths of 800 nm to 1700 nm - as chip or in hermetic TO package - we provide the extended InGaAs photodiodes with increased sensitivity in the far infrared range of up to 2600 nm.

EPIGAP has a wide array of photodiodes in the UV range, based on materials such as GaN and SiC.
　

Product Max. sensitivity Package Active area Responsivity Dark current
EOPD-270-0-0.3-2 270 nm TO 0,056 mm2  0.08 A/W 10 fA
EOPD-280-0-0.3-2-1 280 nm TO 0.055 mm2  0.13 A/W 1 fA
EOPD-310-0-0.3-2 310 nm TO 0.056 mm2  0.009 A/W 10 fA
EOPD-360-0-0.3-2 360 nm TO 0.056 mm2  0.016 A/W 10 fA
EPD-365-0-1.4 365 nm TO 1.2 mm2  0.07 A/W 5 pA
EPD-150-0-2.5 440 nm TO 4.8 mm2  0.13 A/W 15 pA
EPD-150-0-3.6 440 nm TO 10.9 mm2  0.13 A/W 20 pA
EPD-440-0-2.5 440 nm TO 4.8 mm2  0.13 A/W 15 pA
EPD-660-5-0.5 660 nm 5 mm 0.17 mm2  0.42 A/W 20 nA
EPD-660-5-0.9 660 nm 5 mm 0.62 mm2  0.42 A/W 40 nA
EOPD-1300-5-0.3 1600 nm 5 mm Ø 300 μm  0.9 A/W 15 pA
Product Max. sensitivity Package Active area Responsivity Dark current
EOPC-1300-0.3 1600 nm bare die Ø 300 µm  1 A/W 0.3 nA
EOPC-1300-1.0 1600 nm bare die Ø 1000 µm  0.95 A/W 2 nA
Since the requirements for LEDs are very different depending on the application EPIGAP Optronic GmbH offers their products in a variety of housing, such as
3 mm, 5 mm, SMD or TO. Also possible are customized housings or specially designed
CoB modules.

Upon customer request design, viewing angle and the wavelength within the range of 265 nm to 1050 nm with an accuracy of up to ±3 nm as well as the optical performance can be tailored and produced according to the application.
　
Product Wavelength Package Luminous intensity Radiant power Viewing angle
EOLD-265-TO 265 nm TO 　 0.7 mW 　
EOLD-280-TO 282 nm TO 　 1.4 mW 　
EOLD-310-TO 310 nm TO 　 0.8 mW 　
EOLD-325-TO 325 nm TO 　 1.4 mW 　
EOLD-340-TO 340 nm TO 　 1.4 mW 　
EOLD-355-525 356 nm 5 mm 　 1 mW 15 deg.

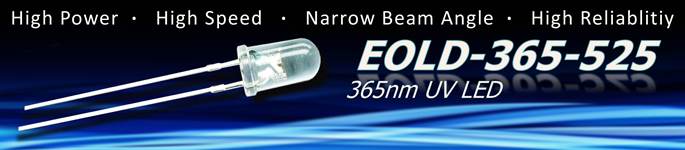

EOLD-365-525 366 nm 5 mm 　 4.2 mW 15 deg.
EOLD-365-012 366 nm TO 　 0.7 mW 10 deg.

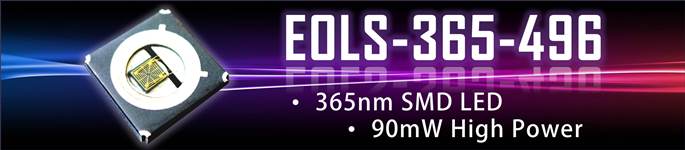

EOLS-365-496 367 nm SMD 　 90 mW 120 deg.
EOLD-370-012 372 nm TO 　 1.5 mW 10 deg.
EOLD-375-525 377 nm 5 mm 　 11.2 mW 15 deg.
EOLD-375-545 HP 377 nm 5 mm 　 19.2 mW 40 deg.
EOLS-380-496 382 nm SMD 　 160 mW 120 deg.
EOLD-385-535 385 nm 5 mm 23 mcd 　 30 deg.
EOLD-400-535 400 nm 5 mm 30 mcd 　 30 deg.
EOLD-400-545 HP 405 nm 5 mm 　 25.2 mW 40 deg.
Product Wavelength Package Luminous intensity Radiant power Viewing angle
EOLD-450-524 450 nm 5 mm 5200 mcd 　 40 deg.
EOLS-460-292 460 nm SMD 150 mcd 　 160 deg.
EOLD-470-013-1 470 nm TO 　 2 mW 12 deg.
EOLD-470-013-2 470 nm TO 　 4 mW 12 deg.
EOLS-470-843 470 nm SMD 35 mcd 　 40 deg.
EOLD-505-524 505 nm 5 mm 15000 mcd 　 15 deg.
EOLD-505-534 505 nm 5 mm 8500 mcd 　 30 deg.
EOLS-589-393 589 nm SMD 400 mcd 　 120 deg.
EOLS-589-843 589 nm SMD 1400 mcd 　 40 deg.
EOLS-624-393 624 nm SMD 400 mcd 　 120 deg.
EOLS-624-843 624 nm SMD 1400 mcd 　 40 deg.
EOLD-630-323 630 nm 3 mm 3500 mcd 　 20 deg.
EOLD-650-013 650 nm TO 　 40 μW 10 deg.
EOLD-650-092 650 nm TO 　 50 μW 90 deg.
EOLS-650-196 650 nm SMD 　 1.3 mW 90 deg.
EOLS-650-995 650 nm SMD 　 2.2 mW 90 deg.
EOLD-660-343 660 nm 3 mm 1300 mcd 　 20 deg.
EOLD-670-523 670 nm 5 mm 780 mcd 　 20 deg.
Product Wavelength Package Luminous intensity Radiant power Viewing angle
EOLD-700-524 700 nm 5 mm 　 10 mW 20 deg.
EOLS-700-496 700 nm SMD 　 15 mW/sr 120 deg.
EOLD-720-524 720 nm 5 mm 　 10 mW 20 deg.
EOLS-740-496 740 nm SMD 　 15 mW/sr 120 deg.
EOLD-750-524 750 nm 5 mm 　 14 mW 20 deg.
EOLD-760-324 760 nm 3 mm 　 14 mW 20 deg.
EOLD-760-524 760 nm 5 mm 　 14 mW 20 deg.
EOLS-760-843 760 nm SMD 　 6 mW/sr 40 deg.
EOLD-770-524 770 nm 5 mm 　 14 mW 20 deg.
EOLD-780-524 780 nm 5 mm 　 20 mW 20 deg.
EOLD-780-525 780 nm 5 mm 　 45 mW 20 deg.
EOLD-810-525 810 nm 5 mm 　 45 mW 20 deg.
EOLD-840-325 840 nm 3 mm 　 33 mW 20 deg.
EOLD-850-015-2 850 nm TO 　 0.7 mW 20 deg.
EOLD-850-394 850 nm 3 mm 　 18 mW 45 deg.
EOLD-850-525 850 nm 5 mm 　 45 mW 20 deg.
EOLD-850-594 850 nm 5 mm 　 18 mW 55 deg.
EOLS-870-195 870 nm SMD 　 20 mW 140 deg.
EOLS-870-496 Star 870 nm SMD 　 30 mW/sr 140 deg.
EOLS-880-293 875 nm SMD 　 2.5 mW/sr 140 deg.
EOLS-880-590 875 nm SMD 　 2.5 mW/sr 90 deg.
EOLJ-880-208B 880 nm Jumbo 　 170 mW 120 deg.
EOLD-880-525 880 nm 5 mm 　 45 mW 20 deg.
EOLD-880-015-1 880 nm TO 　 1.8 mW 6 deg.
EOLS-880-496 Star 880 nm SMD 　 25 mW/sr 140 deg.
EOLS-880-496 880 nm SMD 　 25 mW/sr 140 deg.
EOLD-900-525 900 nm 5 mm 　 45 mW 20 deg.
EOLD-940-535 940 nm 5 mm 　 32 mW 30 deg.
EOLS-940-590 940 nm SMD 　 2.3 mW 90 deg.
EOLS-950-843 950 nm SMD 　 4.6 mW 40 deg.
EOLD-965-525 965 nm 5 mm 　 27 mW 20 deg.
EOLS-970-195 970 nm SMD 　 4 mW 140 deg.
EOLD-1020-525 1020 nm 5 mm 　 8 mW 20 deg.
EOLD-1050-525 1050 nm 5 mm 　 8 mW 20 deg.
EOLD-1050-TO 1050 nm TO 　 2 mW 100 deg.
EOLD-1060-525 1060 nm 5 mm 　 8 mW 20 deg.
EOLD-1300-525 1300 nm 5 mm 　 8.5 mW 25 deg.
EOLD-1480-525 1460 nm 5 mm 　 6.5 mW 20 deg.
EOLD-1550-015 1550 nm TO 　 2.5 mW 6 deg.
EOLD-1550-025 1550 nm TO 　 2.5 mW 15 deg.
EOLD-1550-525 1550 nm 5 mm 　 5 mW 20 deg.
EOLD-1720-535 1720 nm 5 mm 　 4 mW 30 deg.
EOLD-1900-099 1950 nm TO 　 1 mW 90 deg.
EOLD-2000-099 2050 nm TO 　 1.1 mW 90 deg.
EOLD-2300-099 2350 nm TO 　 0.8 mW 90 deg.
EOLD-3100-099 3100 nm TO 　 14 μW 90 deg.
EOLD-4500-099 4500 nm TO 　 6 μW 90 deg.

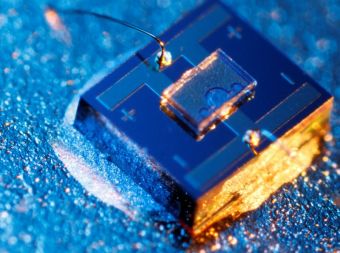

UV LED Chip with bond wires

Starting point for any optoelectronic solution is the LED chip, which essentially determines the later product characteristics of the LED. EPIGAP Optronic offers high end LED chips beginning in the deep UV range at 265 nm up to the high-infrared region at 4000 nm which have a very good degradation stability and high efficiency.

Excellent measurement supports the production and ensures compliance with the quality requirements. The chips can be selected according to optical and electrical parameters with an accuracy of up to ±3 nm.

Custom chip layouts for monolithic display chips and also for high power chips round out the profile. Expert advice starting from development, through product selection to the point of producing efficient solutions completes our service.

Product Wavelength Chip size Luminous intensity Radiant power
EOLC-355-34 356 nm 250 x 250 μm 　 1 mW
EOLC-360-34 361 nm 280 x 280 µm 　 1 mW
EOLC-365-34 366 nm 280 x 280 µm 　 1.25 mW
EOLC-370-24 370 nm 400 x 400 µm 　 5 mW
EOLC-370-34 372 nm 280 x 280 µm 　 2 mW
EOLC-375-34 377 nm 280 x 280 µm 　 4 mW
EOLC-380-24 380 nm 400 x 400 µm 　 18 mW
EOLC-390-24 390 nm 400 x 400 µm 　 20 mW
EOLC-395-24 395 nm 400 x 400 µm 　 18 mW
EOLC-395-34 395 nm 331 x 331 µm 　 5 mW
EOLC-400-24 400 nm 400 x 400 µm 　 24 mW
Product Wavelength Chip size Luminous intensity Radiant power
EOLC-405-21 405 nm 1070 x 1070 µm 　 300 mW
EOLC-405-24 405 nm 400 x 400 µm 　 18 mW
EOLC-405-34 405 nm 331 x 331 µm 　 5 mW
EOLC-410-34 410 nm 331 x 331 µm 　 5 mW
EOLC-410-31 412 nm 1016 x 1016 µm 　 60 mW
EOLC-428-34 428 nm 331 x 331 µm 　 5 mW
EOLC-430-34 432 nm 331 x 331 µm 　 5 mW
EOLC-455-34 455 nm 500 x 205 µm 　 23 mW
EOLC-465-24 465 nm 340 x 340 µm 　 18 mW
EOLC-465-34 465 nm 300 x 300 µm 65 mcd 　
EOLC-470-34 470 nm 280 x 310 µm 105 mcd 　
EOLC-505-34 505 nm 381 x 381 µm 400 mcd 　
EOLC-505-34-1 508 nm 300 x 300 µm 240 mcd 　
EOLC-515-34 515 nm 381 x 381 µm 475 mcd 　
EOLC-525-34 521 nm 280 x 310 µm 300 mcd 　
EOLC-525-31 525 nm 1143 x 1143 µm 25050 mcd 　
EOLC-550-10 550 nm 265 x 265 µm 2 mcd 　
EOLC-565-13 565 nm 275 x 275 µm 70 mcd 　
EOLC-568-14 568 nm 335 x 335 µm 16 mcd 　
EOLC-572-19-10 572 nm 350 x 300 μm 3 mcd 　
EOLC-590-13 590 nm 265 x 265 µm 150 mcd 　
EOLC-610-14 610 nm 295 x 295 µm 200 mcd 　
EOLC-630-14 610 nm 295 x 295 µm 120 mcd 　
EOLC-630-15 631 nm 350 x 350 µm 600 mcd 　
EOLC-630-21 635 nm 1065 x 1065 µm 11000 mcd 　
EOLC-635-34 635 nm 300 x 300 µm 500 mcd 　
EOLC-650-19-15 650 nm 400 x 250 μm 　 1.45 mW
EOLC-660-14 660 nm 300 x 300 µm 22 mcd 1.6 mW
EOLC-660-23-1 660 nm 280 x 280 µm 　 1.8 mW
EOLC-670-15 670 nm 325 x 325 µm 　 2 mW
EOLC-670-21 670 nm 960 x 960 µm 　 4 mW
EOLC-670-25 671 nm 325 x 325 µm 　 2.5 mW
EOLC-680-21 680 nm 960 x 960 µm 　 4 mW
EOLC-680-21-L 680 nm 1960 x 1960 µm 　 7.5 mW/sr
EOLC-680-25 680 nm 325 x 325 µm 　 3 mW
EOLC-690-25 690 nm 325 x 325 µm 　 3 mW
EOLC-690-21 700 nm 960 x 960 µm 　 24 mW
Product Wavelength Chip size Luminous intensity Radiant power
EOLC-700-25 700 nm 325 x 325 μm 　 3 mW
EOLC-700-27 700 nm 365 x 365 μm 　 2.5 mW
EOLC-720-21 720 nm 960 x 960 μm 　 35 mW
EOLC-720-25 720 nm 325 x 325 μm 　 3 mW
EOLC-730-25 730 nm 325 x 325 μm 　 3 mW
EOLC-740-22-1 740 nm 500 x 500 μm 　 35 mW
EOLC-740-21 740 nm 960 x 960 μm 　 35 mW
EOLC-740-21-1 740 nm 1066 x 1066 μm 　 95 mW
EOLC-750-21 750 nm 960 x 960 μm 　 35 mW
EOLC-760-21 760 nm 960 x 960 μm 　 7 mW
EOLC-760-25 760 nm 325 x 325 μm 　 2.5 mW
EOLC-770-11 765 nm 960 x 960 μm 　 70 mW
EOLC-770-13 770 nm 300 x 300 μm 　 5 mW
EOLC-770-25 770 nm 325 x 325 μm 　 2.7 mW
EOLC-800-21 800 nm 960 x 960 μm 　 4 mW
EOLC-800-25 800 nm 325 x 325 μm 　 3.2 mW
EOLC-805-27 805 nm 365 x 365 μm 　 3.2 mW
EOLC-810-17 810 nm 365 x 365 μm 　 3.2 mW
EOLC-810-21 810 nm 960 x 960 μm 　 40 mW
EOLC-810-27 810 nm 365 x 365 μm 　 3.2 mW
EOLC-830-17 830 nm 365 x 365 μm 　 4.5 mW
EOLC-850-17 850 nm 365 x 365 μm 　 5.5 mW
EOLC-850-22-1 850 nm 510 x 510 μm 　 50 mW
EOLC-850-25 850 nm 320 x 320 μm 　 5 mW
EOLC-850-25-1 850 nm 350 x 350 μm 　 9 mW
EOLC-850-27 850 nm 365 x 365 μm 　 6.5 mW
EOLC-850-19-15 850 nm 510 x 330 μm 　 1.5 mW
EOLC-850-35-150 850 nm 580 x 380 μm 　 2 mW
EOLC-870-13 870 nm 265 x 265 μm 　 5.5 mW
EOLC-870-14 870 nm 265 x 265 μm 　 5.5 mW
EOLC-870-15 870 nm 325 x 325 μm 　 5.5 mW
EOLC-870-17-2 870 nm 360 x 360 μm 　 6 mW
EOLC-875-13 875 nm 300 x 300 μm 　 3 mW
EOLC-875-17-HS 875 nm 360 x 360 μm 　 3.5 mW
EOLC-870-11 880 nm 960 x 960 μm 　 60 mW
EOLC-880-17 880 nm 360 x 360 μm 　 4.5 mW
EOLC-880-27 880 nm 365 x 365 μm 　 4.5 mW
EOLC-890-11 890 nm 960 x 960 μm 　 40 mW
EOLC-905-17 905 nm 365 x 365 μm 　 4 mW
EOLC-910-11 910 nm 960 x 960 μm 　 22.5 mW
EOLC-925-11 925 nm 960 x 960 μm 　 22.5 mW
EOLC-935-17 935 nm 365 x 365 μm 　 2.5 mW
EOLC-943-19-30 943 nm 410 x 410 μm 　 2 mW
EOLC-950-11 948 nm 960 x 960 μm 　 30 mW
EOLC-950-11-1 958 nm 960 x 960 μm 　 2.5 mW
EOLC-970-17 970 nm 365 x 365 μm 　 2 mW
EOLC-980-11 980 nm 960 x 960 μm 　 5 mW/sr
EOLC-1020-11 1020 nm 960 x 960 μm 　 8.5 mW/sr
EOLC-1050-17-1 1050 nm 365 x 365 μm 　 4.5 mW
EOLC-1060-17-1 1060 nm 365 x 365 μm 　 1 mW/sr
EOLC-1300-17-1 1300 nm 360 x 360 μm 　 3.5 mW
EOLC-1450-17-1 1450 nm 360 x 360 μm 　 2.5 mW
EOLC-1550-17-1 1550 nm 360 x 360 μm 　 2.5 mW
EOLC-1720-17-1 1720 nm 360 x 360 μm 　 2.8 mW
EOLC-1900-37 1950 nm 400 x 400 μm 　 1 mW
EOLC-2100-37 2150 nm 400 x 400 μm 　 1.1 mW
EOLC-3000-37 3100 nm 400 x 400 μm 　 14 μW
EOLC-4000-37 4000 nm 400 x 400 μm 　 8 μW
Light modulators

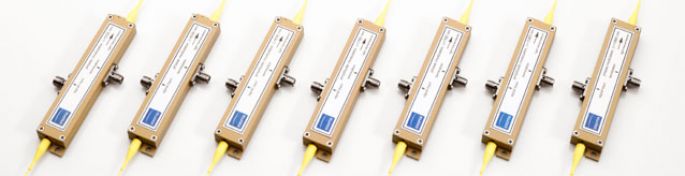

Fiber-coupled integrated optical light modulators

Light modulators from Jenoptik for modulation of amplitude, phase as well as for puls formation, pulse rate reduction and fast switching of high and low power lasers.

The integrated optical light modulators utilize the fast electro-optical response of photonic crystals for fast amplitude and phase modulation of laser light in the visible and the infrared spectrum. High modulation frequencies and low modulation voltages characterize the compact modulators.

Optical coupling is realized by different optional waveguide types. On request the modulators can be combined with specially adapted controllers or analog amplifiers.

• Wavelengths between 500 nm and 1600 nm
• High modulation frequencies
• Short switching times
• Modulation of amplitude and phase
• Reduction of laser pulse rates		 logo_guided_color_technologies

　
Jenoptik Logo

Download Product Information

Amplitude Modulator Amplitude Modulator 　 　 Driver 　 Driver
Phase Modulator Phase Modulator 　 　 Technical information and handling instruction 　 Technical info
　

　

更多产品请看本公司产品专用销售网站:欢迎来电查询购买商运达产品或索取免费详细资料、设计指南和光盘 ；产品凡多，未能尽录，欢迎来电查询。

商运达射频微波光电产品网:HTTP://www.rfoe.net/  商运达传感器专家仪器仪表世界网：http://www.sensor-ic.com/

商运达智能工控公共安全网：http://www.pc-ps.net/         商运达电子元器件网：http://www.sunstare.com/

商运达军工产品网：hrrp：//www.Junpinic.com/      商运达单片机专用电路网://www.icasic.com/

商运达实业科技产品网://www.sunstars.cn/   射频微波光电元器件销售热线：

    地址：深圳市福田区福华路福庆街鸿图大厦1602室

    电话：0755-83396822 83397033

    传真：0755-83376182  （0）13823648918  MSN: SUNS8888@hotmail.com

    邮编：518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部：深圳华强北路赛格电子市场2583号 电话：0755-83665529   13823648918

    技术支持: 0755-83394033 13501568376

    北京分公司：北京海淀区知春路132号中发电子大厦3097号  TEL：4006579498  18927445855  13823791822  FAX：010-62543996

    上海分公司：上海市北京东路668号上海賽格电子市场D125号  TEL：4006571586  56703037  13823676822  FAX：021-56703037

    西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)  西安劳动南路88号电子商城二楼D23号

            TEL：4006572198  13072977981  FAX:029-88789382
