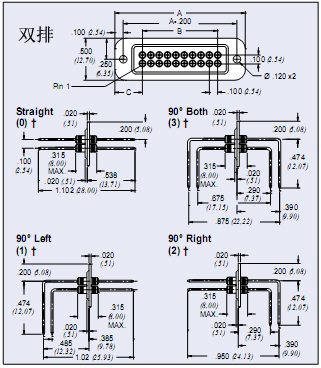

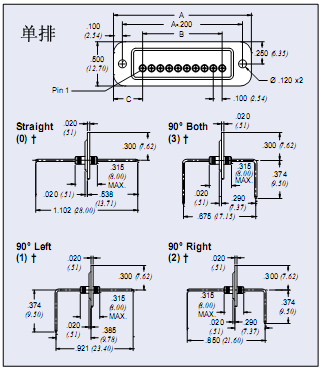

平板螺装式阵列板设计尺寸 |
|
| |
|
|
| |
|
|
标准密度(中心间距2.54mm)
|
阵列板
长度A
|
每排
针数
|
型号：52-970-XXX-XXX
|
|
B
|
C
|
|
26.92
|
1
|
0.00
|
13.46
|
|
2
|
2.54
|
10.92
|
|
3
|
5.08
|
10.92
|
|
4
|
7.62
|
8.38
|
|
5
|
10.16
|
8.38
|
|
31.49
|
1
|
0.00
|
18.54
|
|
2
|
2.54
|
18.54
|
|
3
|
5.08
|
16.00
|
|
4
|
7.62
|
16.00
|
|
5
|
10.16
|
13.46
|
|
6
|
12.70
|
13.46
|
|
7
|
15.24
|
10.92
|
|
8
|
17.78
|
10.92
|
|
9
|
20.32
|
8.38
|
|
10
|
22.86
|
8.38
|
|
65.02
|
5
|
10.16
|
26.16
|
|
6
|
12.70
|
26.16
|
|
7
|
15.24
|
23.62
|
|
8
|
17.78
|
23.62
|
|
9
|
20.32
|
21.08
|
|
10
|
22.86
|
21.08
|
|
11
|
25.40
|
18.54
|
|
12
|
27.94
|
18.54
|
|
13
|
30.48
|
16.00
|
|
14
|
33.02
|
16.00
|
|
15
|
35.56
|
13.46
|
|
16
|
38.10
|
13.46
|
|
17
|
40.64
|
10.92
|
|
18
|
43.18
|
10.92
|
|
19
|
45.72
|
8.38
|
|
20
|
48.26
|
8.38
|
|
90.42
|
13
|
30.48
|
27.70
|
|
14
|
33.02
|
27.70
|
|
15
|
35.56
|
26.16
|
|
16
|
38.10
|
26.16
|
|
17
|
40.64
|
23.62
|
|
18
|
43.18
|
23.62
|
|
19
|
45.72
|
21.08
|
|
20
|
48.26
|
21.08
|
|
21
|
50.80
|
18.54
|
|
22
|
53.34
|
18.54
|
|
23
|
55.88
|
16.00
|
|
24
|
58.42
|
16.00
|
|
25
|
60.96
|
13.46
|
|
26
|
63.50
|
13.46
|
|
27
|
66.04
|
10.92
|
|
28
|
68.58
|
10.92
|
|
29
|
71.12
|
8.38
|
|
30
|
73.66
|
8.38
|
|
 |
高密度(中心间距2.00mm)
|
阵列板
长度A |
每排
针数 |
型号：52-971-XXX-XXX |
|
B |
C |
|
26.92
|
2 |
2.00 |
12.38 |
|
3 |
4.00 |
10.38 |
|
4 |
6.00 |
10.38 |
|
5 |
8.00 |
8.38 |
|
6 |
10.00 |
8.38 |
|
31.49
|
3 |
4.00 |
16.81 |
|
4 |
6.00 |
16.81 |
|
5 |
8.00 |
14.81 |
|
6 |
10.00 |
14.81 |
|
7 |
12.00 |
12.81 |
|
8 |
14.00 |
12.81 |
|
9 |
16.00 |
10.81 |
|
10 |
18.00 |
10.81 |
|
11 |
20.00 |
8.81 |
|
12 |
22.00 |
8.81 |
|
65.02
|
10 |
18.00 |
22.51 |
|
11 |
20.00 |
22.51 |
|
12 |
22.00 |
20.51 |
|
13 |
24.00 |
20.51 |
|
14 |
26.00 |
18.51 |
|
15 |
28.00 |
18.51 |
|
16 |
30.00 |
16.51 |
|
17 |
32.00 |
16.51 |
|
18 |
34.00 |
14.51 |
|
19 |
36.00 |
14.51 |
|
20 |
38.00 |
12.51 |
|
21 |
40.00 |
12.51 |
|
22 |
42.00 |
10.51 |
|
23 |
44.00 |
10.51 |
|
24 |
46.00 |
8.51 |
|
25 |
48.00 |
8.51 |
|
90.42
|
20 |
38.00 |
25.22 |
|
21 |
40.00 |
25.22 |
|
22 |
42.00 |
23.22 |
|
23 |
44.00 |
23.22 |
|
24 |
46.00 |
21.22 |
|
25 |
48.00 |
21.22 |
|
26 |
50.00 |
19.22 |
|
27 |
52.00 |
19.22 |
|
28 |
54.00 |
17.22 |
|
29 |
56.00 |
17.22 |
|
30 |
58.00 |
15.22 |
|
31 |
60.00 |
15.22 |
|
32 |
62.00 |
13.22 |
|
33 |
64.00 |
13.22 |
|
34 |
66.00 |
11.22 |
|
35 |
68.00 |
11.22 |
|
36 |
70.00 |
9.22 |
|
37 |
72.00 |
9.22 |
|
|
|
 |
|
