频综产品介绍
|
|
|

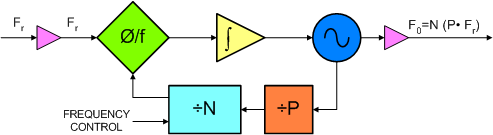

单环综合器（SLSM2，SLSM3 与 SLSM4）性能
宽频带覆盖
良好的相位噪声与频谱质量
低成本
|
| SLSM主要技术指标
|
|
SLSM2
|
SLSM3
|
SLSM4
|
| 输出频率 |
达8GHz |
达8GHz |
达8GHz |
| 调谐范围 |
达一倍频程 |
达一倍频程 |
达一倍频程 |
| 频率步进 |
1 MHz (典型值) |
1 MHz (典型值) |
1 MHz (典型值) |
| 杂散 |
-60 dBc |
-60 dBc |
-60 dBc (typical) |
| 谐
波(典型值) |
-20 dBc |
-20 dBc |
-20 dBc |
| 输出功率(最小值) |
+13 dBm |
+13 dBm |
+13 dBm |
| 输出功率变化 |
3 dB |
3 dB |
3 dB |
| 频率控制 |
并行编码CMOS电平输入 |
3线串行TTL电平输入 |
3线串行TTL电平输入 |
| 告警 |
集电极开路 |
集电极开路 |
集电极开路 |
| 电源电压 |
+12 / +15VDC |
+5.2VDC |
+5.2VDC |
| 尺寸（英寸） |
2.75" × 4.10" × 0.57" |
2.50" × 2.50" × 0.60" |
2.50" × 2.50" × 0.60" |
注：
1. 参考频率：10
MHz (典型)或内部。
2.
输出频率稳定度和准确度与输入频率稳定度相同；内部参考频率稳定度±1ppm。 |

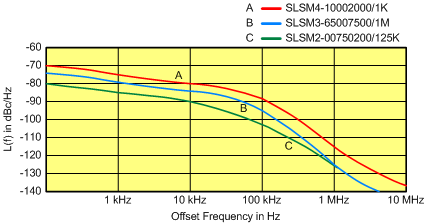

典型相位噪声曲线
|
| 部分频率综合器数据 |
| 6500
～
7500MHz，1MHz步进 |
SLSM3-65007500/1M |
| 1000
～
2000MHz，1kHz步进 |
SLSM4-10002000/1K |
| 75
～
200MHz，125kHz步进 |
SLSM2-00750200/125K |
|
|

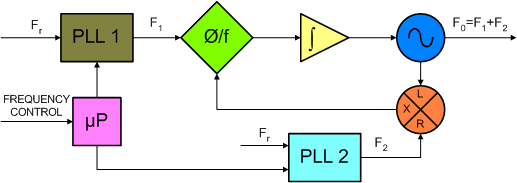

三环综合器(TLS与MLSM)性能:
宽带频率覆盖
优良的相位噪声与频谱质量
中等成本
|
| TLS主要技术指标 |
| 输出频率 |
达8GHz |
| 调谐范围 |
2倍频程 |
| 输出分辩率 |
100kHz（典型值） |
| 杂散 |
-60 dBc |
| 谐波(典型值) |
-20 dBc |
| 输出功率（最小值） |
+13 dBm |
| 输出功率变化 |
3 dB |
| 外部参考源 |
10MHz（典型值） |
| 内部参考源稳定度 |
±1 PPM |
| 频率控制 |
并行编码CMOS电平输入或串行RS485电平输入 |
| 告警 |
集电极开路 |
| 电源电压 |
+5.2VDC（最小值）,
+15VDC |
| 尺寸（英寸） |
6.50" × 4.10" ×0.60" |

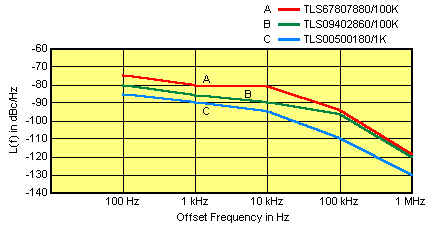

典型相位噪声曲线
|
| 部分频率综合器数据 |
| 940 ～
2860MHz，100kHz步进 |
TLS09402860/100K |
| 500 ～ 3125MHz，100kHz步进 |
TLS5003125/100K |
| 50 ～
180MHz，1kHz步进 |
TLS00500180/1K |
|
|
客户已定制产品
3个独立的小开环综合器，工作带宽达8GHz
低相位噪声
低杂散
内部参考源：温补晶振(±1PPM)
小尺寸
低成本 |

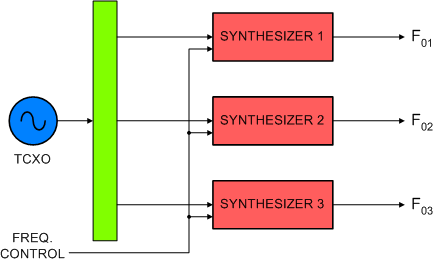

方框图
|
部分频率综合器数据
6780 ～
7880MHz，100kHz步进，RS484接口，
TLSC67807880/100K
8400 ～ 9700MHz，100kHz步进，RS484接口， TLSC84009700/100K/INT-1
基于综合器的VCO可达8GHz。8GHz以上，可加二倍频器以扩展设计频率范围到20GHz。
我们按客户的详细要求最佳化设计频率综合器。 |
|
|
| 微波频率综合器 |
|
型号
|
频率范围
|
描述
|
|
MSS38
|
3.40 - 4.20 GHz |
Microwave C Band
Synthesizer |
|
CSS57
|
5.00 - 6.50 GHz |
C Band Synthesizer |
|
MSS63
|
5.80 - 6.70 GHz |
Microwave C Band Synthesizer
|
|
MSS75
|
7.25 - 7.75 GHz |
Microwave X Band Synthesizer
|
|
FHS85
|
8.12 - 8.92 GHz |
Fast hopping X band synthesizer
with exceptional phase noise and additional outputs
for a receiver / transmitter chain |
|
MSS118
|
10.95 - 12.75 GHz |
Microwave Ku Band Synthesizer
|
|
MSS118 |
10.95 - 12.75 GHz |
Microwave Ku Band Synthesizer
|
|
MSS137
|
13.00 - 14.50 GHz |
Microwave Ku Band Synthesizer |
|
MSS171
|
16.50 - 17.80 GHz |
Microwave K Band Synthesizer
|
|
|
雷达频率综合器 ( 1 - 24 GHz )
Fast Hopping Synthesizers
Very Low Phase Noise Synthesizers |
|
|
铷钟（Rubidium Frequency References） |
| |
 |
Rubidium Frequency References have long been established
as one of the world's most cost effective atomic clock
solutions where an independent and highly accurate frequency
reference is required.
The range of Valpey Fisher's Rubidium instruments includes
units with outstanding phase noise and short-term stability
for demanding metrology applications, to lower cost units
providing excellent long term performance at low cost for
many applications such as telecommunications synchronization
and
portable reference sources.
Additional options, such as external or internal
disciplining to a highly stable long-term reference, such as
GPS, extend the usefulness of these devices to become low
cost alternatives to the more expensive cesium atomic clock
solution. |
| |

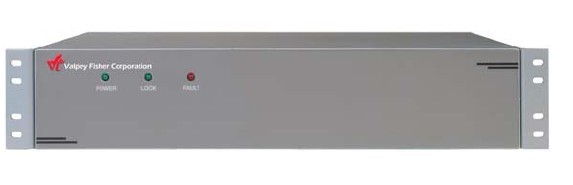

RUBIDIUM FREQUENCY REFERENCES
|
FREQUENCY (MHz)
|
STABILITY @ 10s
|
PACKAGE SIZE
|
PHASE NOISE (dBc) @ 10Hz
|
|
VF-4210A |
2U |
1E-11 |
2U |
-130 |
|
VF-4210A |
2U |
1E-11 |
2U |
-128 |
|
