遥控模块选购指南：（1）分类：按通道有1位、2位、……12位多种；接收组件按控制方式有非锁、互锁、自锁三种；按电压有DC6V、DC12V、AC220V三种；按性能有超再生型（默认）、超外差型（抗干扰性好）等。（2）模块指不含继电器板，输出为TTL信号，组件指含继电器板，提供独立的3-5A继电器输出，接直流或交流负载均可。（3）非锁（单稳）指发射键按住时接收有效、松开即失效；互锁指各路间相互锁存、点按后状态可保持、且只能有其中一路导通，如点按A则A有效、点按B则B有效而A失效；自锁（双稳）指各路间独立控制、点按后状态均可保持，如点按A则A有效、再点按A则A失效，可多个同时有效。（4）有效距离跟遥控器与接收模块种类、地理条件、控制方式有关，例如同一模块在互锁/自锁时距离为100米，非锁时将降低近1/3的距离。(5)多套安置在同一地域（距离应大于0.9米）或与单片机配合使用时造成灵敏度下降、干扰等症，可选用超外差或抗干扰模块（但需注意：采用1/4波长天线；速率一般小于10kbps；收发距离太近会造成堵塞等）。

（1）无线遥控器、收发头、收发板、收发组件

极低功耗，无噪声输出（可与单片机配套），小体积，无可调电感，免调试，树脂封装，耐冲击抗振动，频率稳定！

桃木遥控器 新款遥控器 小型遥控器 中距离遥控器 　　收发头 收发板（带编码） 继电器接收组件
近距离遥控器100-200米，1-4键）	315M或其他频率，工作电压DC12V，工作电流10-20mA，带或不带天线，通过焊盘改变密码。十多种型号可选择：固定码/百万组/滚动码/颜色。  （上图前四种均为近距离遥控器）
中距离遥控器(500-1000米，1-12键）	315M或其他频率，工作电压：DC12V，发射电流20-40mA，珍珠白外壳，长天线，单键发射器可配99路呼叫器用，带低压显示，正常/欠压时指示灯为绿色/红色
远距离遥控器(2000-3000米，1/4键）	315M或其他频率，2000米电压为外供DC9V，尺寸85x37x16mm；3000米为内置12V锂电并加配充电器，尺寸115x58x19mm，发射电流均大于120mA，珍珠白/香槟色外壳，长天线

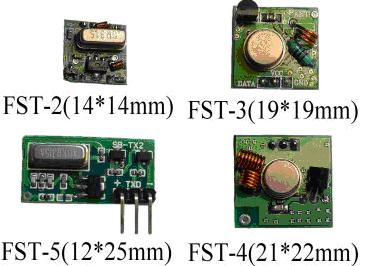

发射头（无编码IC	无编码发射，尺寸小，DC3-12V，3-100mA，50-4000m， 315MHz等
接收头（无解码IC）	无解码接收，尺寸小，DC5V，3-5mA。分超再生（普通型）、超外差（抗干扰性较好）两种
发射板（带编码，4/6/8路）	4路/6路/8路带编码发射板，DC3-12V，50-4000m，3-200mA，频率315MHz等
接收板（带解码，4/6/8路）	4路/6路/8路带解码接收板，DC5V，电流3-5mA。分超再生（-101dbm）、超外差（-103dbm）两种
1-12位继电器接收组件 （直流/交流供电）	1/2/4/8/12位继电器接收组件，可与各种遥控器配合使用。静态电流8mA，接收灵敏度-103dB，一般每位带3A220V继电器，分非锁、互锁、自锁（双稳）三种，又分直流DC12V型、交流AC220V型

　

（2）超低功耗无线收发模块、语音信号无线收发模块

业界最低功耗！无噪声输出（可与MCU配套），小体积，无可调电感，免调试，树脂封装，耐冲击抗振动，频率稳定！

LF-05P/05V LJ-04V/05V LJ-06A TX-C2A/B TX-C2S TX-C4 TX-C4E TX-C4S TX-C5A TX-801
LF-05P 低功耗发射头	315M或433M，工作电压3-12V，发射电流2-10mA，发射功率10mW，频率稳定度10-5(声表稳频)，工作温度-40℃-+60℃，体积9×21×5mm（高×宽×厚）。适合与单片机配套
LF-05V 低功耗发射头	超小体积。315M或433M，工作电压2.1-3.5V，发射电流10mA/3V，发射功率8dBm，频率稳定度10-5(声表稳频)，ASK调制，速率1-10K，工作温度-40℃-+85℃，体积9×20×3mm（高×宽×厚）
LJ-04V 低功耗接收头	超再生，接收频率315M或433M，工作电压DC3V，工作电流0.2mA，接收灵敏度-90db，解调滤波器带宽10K，输出数据电平TTL电平，无噪声输出，工作温度-40℃-+60℃，体积10×23×5mm

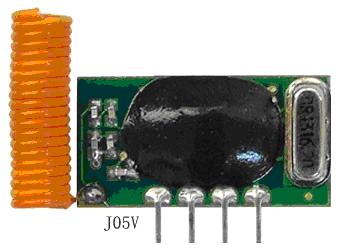

LJ-05V 低功耗接收头	带CE控制端。⑴超小体积超外差IC，电压2.4--3.6V,⑵声表稳频，⑶具有休眠功能，休眠电流1Ua，工作电流4.2mA。接收灵敏度-103db，工作温度-40℃-+85℃，体积10×20×4mm

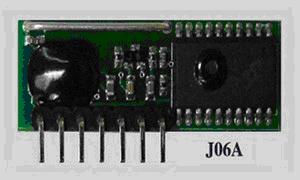

LJ-06A低功耗接收板	自带解码器的低功耗小体积超再生接收模块，与F06A配套适合各种短距离无线遥控报警使用。模块上有8个地址编码端及4个数据输出引脚。数据输出端可输出大于2mA电流
TX-C2A/C2B FM调频发射模块	C2A：频率88-108MHz可调，以避开当地电台或实现同频发射，适于制作无线话筒和转发器,频率较稳定,接话筒即工作,电压1.8-9V，电流2-6mA，12×22×32mm。 C2B：C2A+内置话筒
TX-C2S FM调频接收模块	接收87-108M信号（如TXC2A/2B发射信号），频率可调，具静噪功能，接电源、喇叭即可收音，灵敏度优于5Uv，电压3-8V，静态电流8-10mA，输出阻抗8Ω，体积44×31×10mm
TX-C4/C4E 立体声FM发射模块	C4：FM频段，低压高效立体声发射，BA1404电路与高频功放，电压1.5-3.5V，电流<10mA，输入幅值为20-200MV，61×25×10mm C4E：FM高保真锁相环立体声发射，电压8-15V，电流20mA，距离20米，可接CD、DVD、MP3、音响、电视等，音量可调。可改变发射频率。76×43×12mm
TX-C4S 立体声FM接收模块	采用日本米兹米高频头，高灵敏度，立体声解码，频率88-108MHz，体积20×60×12mm
TX-C5A 晶振式发射模块	92.14MHz固定频点发射，集成度高频率稳定，带MIC，接电即可工作，体积60×30×12mm
TX-801晶振式收、发组件	高集成晶振式接收、发射电路，50-120米，带话筒，灵敏度高，频率稳定，可用于教学等，电压3-9V，电流约20mA，频率79.000MHz，功率5-15mW，输出阻抗8 欧，体积60×30×12mm

　

（3）多路无线呼叫器、防盗报警器、遥控开关、遥控插座

99路呼叫器 手表呼叫器 接收器 震动探测器 烟雾探测器 现场报警 电话报警器 遥控开关 遥控插座

数显+语音 99路无线呼叫服务器	最多可配99个呼叫器，语音提示，500-2000米。遥控器：DC12V，315MHz，32x17x85mm。主机：DC12V，电流<200mA，扬声器功率0.5W，200x123x35mm。广泛应用于医院、酒店、饭馆、茶楼、学校、车库、抢答器等。呼叫主机也可以兼做报警器使用，直接显示探测器号码，实现一机多用
手表式63路 无线呼叫器	接收机收到信号后振动提示，通过LED实现1~63号的显示，可存储最近呼叫过的十个号码。接收器采用可充电锂电池供电,待机时间长。工作频率433MHz， 锂电3.6V 600mAh ，接收灵敏度-103dBm。距离1000米
CZSJ无线 接收蜂鸣器、振动器	大接收蜂鸣/振动器CZSJ-1/2：3V，工作、静态电流40mA、2mA/100mA、2mA，78x38x17mm，珍珠白壳 小接收蜂鸣/振动器CZSJ-3/4：3V，工作、静态电流40mA、0.2mA/80mA、0.2mA，63x23x11mm，红或兰壳
HW-1红外现场报警器	电压DC9V，工作/静态电流160mA/45uA，探测距离6米，报警响度85dB，90x62x48mm，白色壳
HW系列无线 被动红外线探测器	DC9V供电，工作/静态电流20-120mA/25-45uA，输出常闭，104x62x45mm，白色壳。HW100幕帘式，HW200经济型，HW500低功耗，HW800低压提示、经济型，HW1000大功率，HW2000远距离需外接电源
MC无线门磁探测器	MC100-1，MC200-1C，MC500-1/2/3，MC1000-1，DC12V，工作/静态电流8-35mA/3uA，71x36x15mm，白壳
ZD无线震动发射器	ZD-1000/4000，电压DC12V，工作/静态电流65-150mA/3.5mA。71x36x15mm/78x38x32mm，白壳
YG无线烟雾探测器	YG-200A/1000/4000m三种。电压DC9V，电流15-130mA，静态15uA。ф180x38mm，白壳
ZJ20远距离 现场报警器	遥控撤、布防，高分贝现场报警，适用于店铺、家庭、仓库等。电压AC220V，电流10mA，距离：门磁大于300米，红外大于8米，主机119x63x41mm。标配：1台主机、2只YK100-2、1副MC500-1、1只HW-500
ZJ13多功能 电话报警器	遥控撤、布防；电话远程语音报警，现场监听；兼容报警中心；现场报警；突发事件、紧急求助报警；工作电压DC9-12。工作频率315MHZ。静态电流10-20mA。主机尺寸：200*135*32mm
86D1，43D1 86型/迷你型遥控开关	固定码/学习码,适用各种灯具,“单线制”直接替换机械墙壁开关；电网停电，开关自动保护，空灯保护，节能安全；手控/遥控兼容，电压AC180-250V，功率12-150W，距离20m，频率303MHz
86T1，43T1 86型/迷你型调光开关	均为固定码，亮度记忆，长按可连续调光，快按为开/关；适用于白炽灯、场景灯调光或吊扇调速；“单线制”；停电自动保护，空灯保护，节能安全；电压AC180-250V，功率40-150W，距离20m，频率303MHz
50CZ万用型 数码遥控插座	智能分键分路学习对码; 适用各种灯具及家用电器; 可移动型、使用方便；也可旅行携带，即插即用；接线方式：双线制；负载能力：1300W 80*50*25(mm) ，需配学习型单键遥控器
MOTOR-A/B/C/D 电机专用遥控板	遥控器电机正转、反转、停止。锁存、非锁存、双稳，电压DC5-24V。A型：10W（直流＜0.5A），超小39x18x13mm。B型：50W（直流＜4A＝，68x38x20mm。C型：100W（交直流＜5A＝，68x38x18mm。D型：1000W（交直流＜20A＝，85x60x22mm
