| 产品说明： |
|

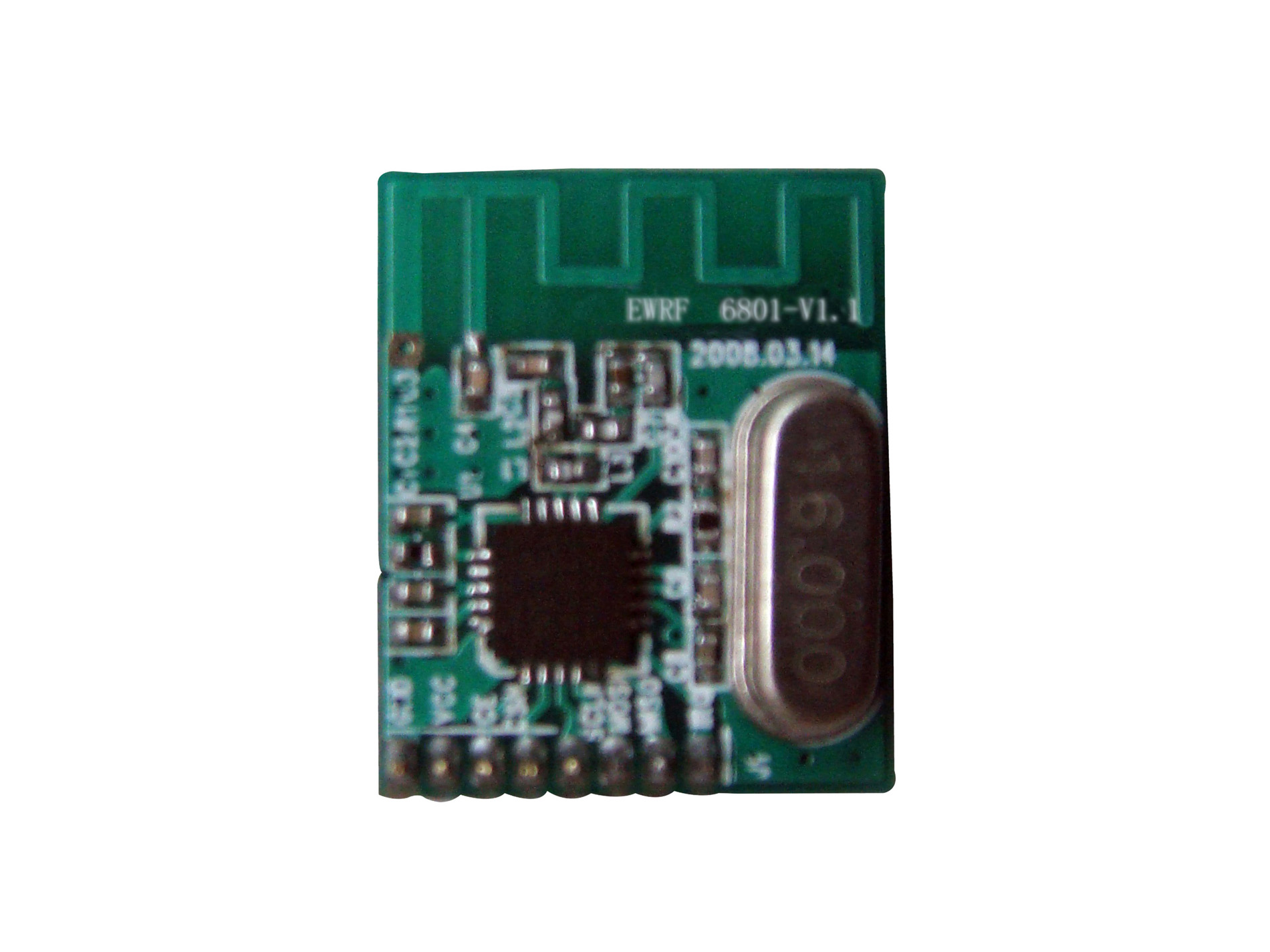

EWRF-608系列无线通信模块采用主要面向消费类电子应用、目前业界使用广泛的新一代无线射频芯片，是专为工作在2.4G全球免申请频段设计的低功耗、高带宽无线数字通信模块。
该系列模块是具有成本低、体积小、工作稳定、产品一致性好等特点，最高速率可达2M，可以广泛应用在日常生活和活动中需要无线连接的场合。EWRF-608系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。
EWRF-308系列1型是不带MCU、发射功率在1mW以下的无线通信模块。
1. 主要特点
·
高效的SPI接口；
·
可达2M 的无线传输速率，数据吞吐量高；
·
采用GFSK的方式调制;
·
2M 速率下接受灵敏度为-82db,视距可靠传输距离可达15m；
·
可编程配置载频 2400-2525 MHz,125个频段可选；
·
可编程控制的输出功率，对所有的支持频点功率可达+0dBm；
·
可灵活配置多种通讯信道，快速频点切换，可满足跳频系统的需要；
·
超低功耗：功率<1mw，接收电流<13mA，发射电流<12mA，休眠时电流<8uA；
·
数据缓冲、突发数据传输，带自动接收应答、重发处理；
·
支持1对6数据通讯通道连接；
·
强大的数字特征，可使用廉价的微控制器得到高性能的RF系统；
2. 主要技术指标
|
工作频率
|
2400M
|
|
调制方式
|
GFSK
|
|
发射功率
|
0dBm(1mW)
|
|
接收灵敏度
|
－85 dB
|
|
传输速率
|
1M/2M kbps
|
|
发射电流
|
<12 mA
|
|
接收电流
|
<13 mA
|
|
待机电流
|
<8 uA
|
|
工作信道
|
125个频段选择
|
|
数据接口
|
SPI接口
|
|
通讯距离
|
0-20米（0dbm,2M速率，可视距离）
|
|
天线阻抗
|
50Ω
|
|
工作温度
|
- 40 - 85 °C
|
|
供电方式
|
DC 1.9V~3.6V
|
|
尺寸
|
16 x 14 mm (包括PCB天线)
|
3.引脚定义
|
引脚
|
名称
|
方向
|
描述
|
|
1
|
GND
|
——
|
模块电源，直流3.3v负极输入
|
|
2
|
+3.3V
|
——
|
模块电源，直流3.3v正极输入
|
|
3
|
CE
|
输入
|
模块使能
|
|
4
|
CSN
|
输入
|
SPI片选
|
|
5
|
SCLK
|
输入
|
SPI时钟输入，符合SPI标准（四线SPI）
|
|
6
|
MOSI
|
输入
|
模块数据输入，符合SPI标准（四线SPI）
|
|
7
|
MISO
|
输出
|
模块数据输出，符合SPI标准（四线SPI）
|
|
8
|
IRQ
|
输出
|
模块中断请求
|
4. 应用范围
·
无线鼠标、无线键盘、无线游戏手柄
·
无线音视频传输、无线耳机
·
物流跟踪、仓库巡检、电子标签等
·
消费类电子无线应用
·
低功率遥感勘测
·
无线传感器网络应用
|
|
 |
HAC-HM系列高速无线数传电台－工业级、军品级、抗干扰能力强，适合恶劣环境使用。
*功率5W～8W，可兼容UM和LM；
*频段433M/450M,868M/915M型号为HAC-HN；
*体积：138mm×85mm×25mm （本尺寸不含天线座）；
*温度范围：-40℃~+85℃
*BNC天线座，DB9标准接头；
*有效传输速率高达38.4Kbps；
*使用外置高增益天线，距离可大于15公里；
*可传大数据包；
*纠错算法，可靠性高，抗干扰能力强；
*多种串行接口 RS-232/485/TTL可选；
*数据自动控发、可与有标准串口的智能设备相连；
*专业射频结构设计，铸铝外壳，内部独立腔体，硅胶灌注 *坚固，电磁性能好、防潮、防震；
*高稳定度温补晶体，优质的射频器件；
该产品适用于铁路、电力、部队等对稳定性要求较高的专业无线数据通信应用领域。
点击下载ＨＭ详细内容
点击下载ＨＮ详细内容 |
 |
HAC-RS232/485
无线连接器---免去有线连接移动之不便
特点:
*带塑料外壳，内置HAC系列微功率无线模块；
*工业级标准RS232/RS485接口，DB9标准接口；
*可用于移动数据采集系统的手持式无线终端，用于和标准的PDA或电脑的USB和RS232/485相连；
*收发数据指示灯；
*体积：85mm×50mm×23mm（不含天线座）;
*温度：-10℃~+65℃ （工业级需批量定制）
点击下载详细内容 |
 |
HAC-USB 无线转换器－一体化，方便，实用
特点：
*可与电脑、 PDA 的USB口直接相连；
*把USB 接口转换成 RS232 接口与内置的无线模块相连；
*可内置本公司多款无线模块；
*可和与内置模块兼容的无线数据模块进行无线数传通信
＊含塑料外壳、USB线及收发数据指示灯。
点击下载详细内容
点击下载USB驱动程序 |
 |
HAC-uT(单发) 及HAC-LMR(接收及中继) 无线数传模块--居民水、气、热表、无线远传自动抄表专用应用解决方案
*通信距离大于700米，发端成本低,系统性价比高；
*ISM免申请频段,频率稳定、可长期使用；
*使用简单、含CPU，可为用户订制专用采集协议；
*支持锂电长时间放电，最低放电电压可降低到2.5V
*发射模块直接连接单双表,单双干簧管,降低系统； *精确的脉冲滤波和采集电路及计量算法，精度高；
*自动中级功能使通信距离更远；
*超低功耗设计，平均功耗≤30uA；
*电源电压检测功能可在电池能量接近耗尽时预报警；
*断线检测在线路自然断线或恶意破坏后报警；；
点击下载详细内容 |
 |
HAC-UAR ／UAT低价玩具、遥控和防盗报警方案
特点： 功耗低、 , 距离远、体积小、成本低、使用简单、不含 CPU。
点击下载UAR详细内容
点击下载UAT详细内容 |
 |
HAC-TEST 标准模块通用测试板
适用HAC-UP/UM/LM 等系列标准模块的拉距测试。
循环测试，每次发送字节可选，错误指示．
点击下载详细内容 |
 |
HAC-LEM系列低功率无线数传模块－工业级、抗干扰能力强、适合恶劣环境使用、可满足FCC或CE认证。
*功率27dB（500MW）；
*频段433MHz 可订制450MHz, 868MHz/915MHz型号为HAC-LEN；
*体积：78mm×56mm×15mm （本尺寸不含天线座）；
*SMA天线座，DB9标准接头；
*有效传输速率高达38.4Kbps,可传大数据包；
*采用FEC纠错算法，可靠性高，抗干扰能力强；
*标准工业级串行接口 RS-232/485/TTL可选；
*数据自动控发、可与有标准串口的智能设备相连；
*高稳定度TCXO温补晶体，优质的射频器件，温度范围：-35℃~+80℃
*接收电流<50mA,发射电流<450mA@37dbm,
*该产品适用于铁路、电力、部队等对稳定性要求较高的专业无线数据通信应用领域，适合出口及为出口项目配套。
点击下载 HAC-LEM 详细内容
点击下载 HAC-LEN 详细内容
|
|
|
HAC-UEM系列微功率无线数传模块—工业级、抗干扰能力强、适合恶劣环境使用、可满足FCC或CE认证。
*功率14dB（25MW）；
*频段433MHz 可订制450MHz, 868MHz/915MHz型号为HAC-UEN；
*体积：78mm×56mm×15mm （本尺寸不含天线座）；
*SMA天线座，DB9标准接头；
*有效传输速率高达38.4Kbps,可传大数据包；
*采用FEC纠错算法，可靠性高，抗干扰能力强；
*标准工业级串行接口 RS-232/485/TTL可选；
*数据自动控发、可与有标准串口的智能设备相连；
*高稳定度TCXO温补晶体，优质的射频器件，温度范围：-35℃~+80℃
*接收电流<50mA,发射电流t<80mA@14dbm,
*该产品适用于铁路、电力、部队等对稳定性要求较高的专业无线数据通信应用领域，适合出口及为出口项目配套。
点击下载 HAC-UEM 详细内容
点击下载 HAC-UEN 详细内容
|
|
应用领域 |
主要应用领域：
* 水、气、热、电等居民计量表具无线远传自动抄表；
* 供电局及台站的无线抄表；
* 消防安全报警、楼宇自动化；
* 门禁、考勤及售饭系统；
* 医疗仪器
* 监控云台、机房电源、风机设备无线遥控报警；
* 仓储物流，激光枪，条码阅读器；
* 无线会议投票表决系统；
* 测绘；
* 体育训练及竞赛；
* 无线餐饮点菜；
* 无线POS机，PDA等无线智能终端；
* 电子站牌，智能交通；
* 无线电子显示屏及排队机；
* 无线吊称，无线电子衡器；
* 不停车收费、停车场；
* 汽车检测及四轮定位；
* 工业无线遥控、空调遥控器；
* 油井及水情测报；
* 无线RS232/RS485转换/连接器；
* 点对多点无线组网，无线现场总线，自动化数据采集系统；
|
|
|
型号对照 |
 |
HAC系列无线数传模块型号比较表
HAC系列命名方法
型号中HAC-为商运达的厂商名；
型号中UP位置主要区分性能、功能不同的系列产品：
HAC-UP为433M微功率传输模块，外置天线；
HAC-UP/S为433M微功率，板上天线；
HAC-UL为433M微功率，与UP系列兼容；
HAC-UM为433M微功率，与UP系列不兼容；
HAC-UN为915M微功率，与UP系列不兼容；
HAC-LM为433M低功率，与UM系列兼容；
HAC-LN为915M低功率，与UN系列兼容。
HAC-LEM为433M工业级低功率，与UEM系列兼容。
HAC-LEN为868M工业级低功率，与UEN系列兼容。
HAC-UEM为433M工业级微功率，与LEM系列兼容。
HAC-UEN为8683M工业级微功率，与LEN系列兼容。
型号中数字位置用于区分出厂设置接口波特率(即有效波特率)：
HAC-UP12为1200bps，
HAC-UP48为4800bps，
HAC-UP96为9600bps，
HAC-UP192为19200bps；
选购注意事项：
1、工业级温度范围（-35℃~+80℃）需定制；
2、标准出厂提供RS232/485/TTL三种接口，8个信道，用户可以在使用中自己选择，如需拓展信道或信道间隔需订制；
3、串口数据格式8N1，8E1用户可自己选择，其他格式需订制；
4、以上信号对照表参考指标为有效传输速率9600bps时测定，其他速率时指标不同，降低速率传输距离更远，误码率更低；目前速率最高38.4,传输速率在订购时确定；
5、以上兼容性指不同系列产品可以在一个系统中组网使用；
6、HAC-UP96S自带板上天线，其他型号一般使用SMA天线座、小螺旋天线或吸盘天线，使用何种天线及天线座可以在网站上天馈系统型号中选择。
7、用户如有功能、性能、尺寸方面的特殊要求，可以批量订制，欢迎其他的合作形式。
|
|
|
|
|
产品名称： |
SRWF-1100(10mW)无线数传模块 |
|
产品型号： |
SRWF-1100(10mW) |
|
发射功率： |
10dbm |
|
接受灵敏度： |
-114dbm(1200bps) |
|
发射距离： |
300m |
|
尺寸： |
23X37.1X6mm |
 |
|
|
|
产品名称： |
SRWF-1101无线模块 |
|
产品型号： |
SRWF-1101 |
|
发射功率： |
17dBm(50mW) |
|
接受灵敏度： |
-111 ～
-112dBm |
|
发射距离： |
1000m |
|
尺寸： |
51mm×33mm×10mm |
|
|
|
|
|
产品名称： |
SRWF-1100A低成本无线数传模块 |
|
产品型号： |
SRWF-1100A |
|
发射功率： |
>16dbm |
|
接受灵敏度： |
<-109dbm(1200bps) |
|
发射距离： |
空旷地:800m～1000m |
|
尺寸： |
35x25x4.5mm |
|
|
|
|
|
产品名称： |
SRWF-501-50型微功率无线模块 |
|
产品型号： |
SRWF-501-50 |
|
发射功率： |
50mW(17dbm) |
|
接受灵敏度： |
-118dbm(1200bps) |
|
发射距离： |
开阔地>1200米 |
|
尺寸： |
47x26x7mm |
|
|
|
|
|
产品名称： |
SRWF-505型无线模块 |
|
产品型号： |
SRWF-505 |
|
发射功率： |
20dbm（100mW） |
|
接受灵敏度： |
-121dbm(1200bps) |
|
发射距离： |
开阔地>1500米 |
|
尺寸： |
53x38x7mm |
|
|
|
|
|
产品名称： |
SRWF-501型微功率无线模块 |
|
产品型号： |
SRWF-501 |
|
发射功率： |
10dbm（10mW） |
|
接受灵敏度： |
-118dbm(1200bps) |
|
发射距离： |
开阔地>800米 |
|
尺寸： |
47x26x10mm |
|
|
|
|
|
产品名称： |
SRWF-1型微功率无线数传模块 |
|
产品型号： |
SRWF-1 |
|
发射功率： |
10dbm(10mW) |
|
接受灵敏度： |
105dbm(1200bps) |
|
发射距离： |
开阔地>300米 |
|
尺寸： |
53x38x7mm |
|
|
|
|
|
产品名称： |
无线通信终端|移动通信终端 |
|
产品型号： |
SRWF-201/202型 |
|
发射功率： |
|
|
接受灵敏度： |
|
|
发射距离： |
|
|
尺寸： |
|
|
|
|
|
|
产品名称： |
无线收发器|移动通信终端 |
|
产品型号： |
SRWF-201/202 |
|
发射功率： |
|
|
接受灵敏度： |
|
|
发射距离： |
|
|
尺寸： |
|
|
|
|
|
|
产品名称： |
微功率无线通信模块 |
|
产品型号： |
SRWF-601 |
|
发射功率： |
10dbm（10mW） |
|
接受灵敏度： |
105dbm(1200bps) |
|
发射距离： |
开阔地>300米 |
|
尺寸： |
53x25.7x7mm |
|
|
|
|
|
产品名称： |
SRWF-508型无线通信模块 |
|
产品型号： |
SRWF-508 |
|
发射功率： |
1W(30dbm) |
|
接受灵敏度： |
-121dbm(1200bps) |
|
发射距离： |
开阔地>4500米 |
|
尺寸： |
53x38x7mm |
|
|
|
|
|
产品名称： |
SRWF-507型无线通信模块 |
|
产品型号： |
SRWF-507 |
|
发射功率： |
500mW(27db) |
|
接受灵敏度： |
-121dbm(1200pbs) |
|
发射距离： |
开阔地>3000米 |
|
尺寸： |
53x38x7mm |
|
|
|
|
|
产品名称： |
SRWF-506型无线数传模块 |
|
产品型号： |
SRWF-506 |
|
发射功率： |
200mW(23dbm) |
|
接受灵敏度： |
-121dbm(1200bps) |
|
发射距离： |
开阔地>2000米 |
|
尺寸： |
53x38x7mm |
|
|
