微型无线发射/接收模块

型号	频率	工作电压	发射电流	发射功率	传输速率	标准尺寸	备注
F05V	315M 433M	3V(2.1-3.5V)	10mA/3V	8dBm	1--10k	9×20×3mm	可以通过FCC 超簿。无数据休眠
F05R	315M 433M	3V(2.1-3.5V)	10mA/3V	8dBm	1--10k	9×15×4mm	推荐可以通过FCC 最小体积无数据休眠,适合PT2262接口
F05P	315M 433M	2.1--12V	2--10mA	1-10mW	1-10K	9×21×5mm	推荐电压范围宽，功率可变，无数据休眠，适合PT2262接口
F05P+	315M 433M	2.1--12V	2--10mA	1-10mW	1-10K	9×21×5mm	电压范围宽，功率可变，无数据休眠，适合单片机接口

2、超再生接收模块主要参数：<ASK>

型号	频率	工作电压	工作电流	数据速率	接收灵敏度	标准尺寸	备注
J04V	315M 433M	3V(2.6-3.6V)	0.15--0.3mA	10k	-95dBm	10×23×5mm	推荐低功耗，无数据DATA口输出为零电平，输出无干扰，
J04P	315M 433M	3V(2.6-3.6V)	0.2--0.3mA	10k	-90dBm	10×26×5mm	特价处理库存05年产品。无数据DATA口输出为零电平
J06A	315M 433M	3V(2.6-3.6V)	0.25--0.3mA	10k	-95dBm	11.5×33×5mm	自带解码，4路输出，非锁存

3、超外差接收模块主要参数：<ASK>

型号	频率	工作电压	工作电流	数据速率	接收灵敏度	标准尺寸		备注
J05U	315M 433M	2.1-5.5V	2.5mA	10K	-112dbm	11X20X6mm		推荐 09年新产品，超小体积，超低功耗，高灵敏度有休眠功能可以通过rohs认证
J05R	315M 433M	5V(3~6.5V)	9.5~10mA	10K	-110dbm	13X31X6mm		抗干扰性好
J05P	315M 433M	5V(2.5~5.5V)	4.7~5.2mA	10k	-114dBm	13X31X6mm		高灵敏度，有休眠功能可以通过rohs认证

4 2.4G无线收发模块主要参数：
型号	频率	工作电压	工作电流	数据速率	接收灵敏度	标准尺寸	零售价
JF24C	2.4G	2.5-3.5V	1.9-26mA	1M	-85dBm	22X12X3mm		推荐低价格双向高速收发一体特小体积可以通过rohs认证
JF24D	2.4G	1.9-3.5V	1.9-21mA	1M 2M	-85dBm	21X12X3mm		推荐低价格双向高速收发一体特小体积可以通过rohs认证
以上为公司无线收发模块SUNSTAR产品性能比较选型指南其它型号请查看产品资料

注：以上所有发射与接收模块只要频率一致均可配套使用，

批量价格优惠，欢迎咨询市场部

型号：JF24C[推荐]	频率范围：2400-2482Mhz（81信道）
		最大速率：1M	点击详细下载产品资料
+ 超再生接收模块J04系列			调制方式：GFSK
				JF24C应用指南
			RF输出功率：10dBm	JF24C工作程序指南
			灵敏度：-85dBm	JF24C编程指南
+ 超外差接收模块J05系列			电压：2.5-3.6V
			最大功耗：25mA
			模块尺寸：20X12X3mm（长X宽X高）

+ 带解码接收模块J06系列

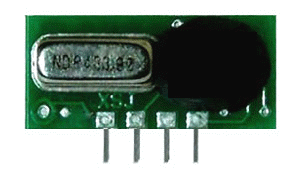

	型号：F05P[推荐]		发射频率:315MHz 433MHz
			工作电压:3~12V
+ 无线遥控器接收板			工作电压:3~12V
			发射电流:2~10mA
			发射功率:10mW
			传输速率:<10Kbps
+ 震动模块Z04系列			传输速率:<10Kbps
			外形尺寸:9×21×5mm(宽X长X厚)
			工作温度:-40℃~+60℃

+ 2.4G无线收发模块

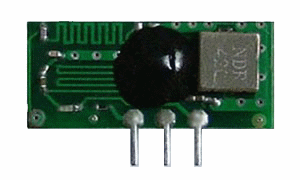

	型号：F05V[推荐]		发射频率:315MHz 433MHz
			工作电压:DC3V(2.1~3.5V)
			发射电流:10mA/3V (连发)
			发射功率:8dBm
			传输速率:1~10k
			外形尺寸:9×20×3mm(宽X长X厚)
			工作温度:-40℃~+85℃

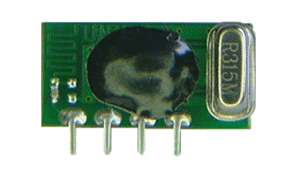

	型号：F05R[新品]		发射频率:315MHz 433MHz
			工作电压:DC3V(2.1~3.5V)
			发射电流:7mA/3V (连发)
			发射功率:8dBm
			发射功率:8dBm
			传输速率:1~10k
			外形尺寸:9×15×4mm(宽X长X厚)
			工作温度:-40℃~+85℃

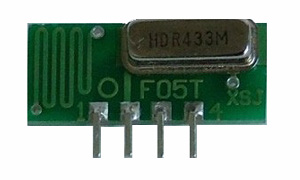

	型号：F05T		发射频率:433MHz
			工作电压:3~12V
			发射电流:0.2~10mA
			发射功率:10mW
			传输速率:<10Kbps
			外形尺寸:9×21×5mm(宽X长X厚)
			工作温度:-40℃~+60℃

型号：J04V[推荐]	工作频率:315MHz 433MHz
		工作电压:DC3V(2.6~3.5V)
+ 超再生接收模块J04系列			工作电流:0.15~0.3mA/3.5V
			调制带宽:10k
			接收灵敏度:5µv
+ 超外差接收模块J05系列			外形尺寸:10×23×5mm(宽X长X厚)
			工作温度:-40℃~+60℃
		?/td>
+ 带解码接收模块J06系列
		型号：J04P	工作频率:315MHz 433MHz
			工作电压:DC3V(3~3.5V)
+ 无线遥控器接收板			工作电流:0.2~0.3mA/3.5V
			调制带宽:10k
			接收灵敏度:5µv
+ 震动模块Z04系列			外形尺寸:10×26×5mm(宽X长X厚)
			工作温度:-40℃~+60℃

+ 2.4G无线收发模块


	型号：J04T	工作频率:315MHz
		工作电压:DC3V(3~3.5V)
		工作电流:0.2~0.3mA/3.5V
		调制带宽:10k
		接收灵敏度:6µv
			外形尺寸:10×23×5mm(宽X长X厚)
			工作温度:-40℃~+60℃

型号：J05R[推荐]	工作频率:315MHz 433MHz
		工作电压:DC5V(3~6.5V)
+ 超再生接收模块J04系列			工作电流:9.6mA(9.5~10mA)
			调制带宽:±120~±1000KHz
			接收灵敏度:-110dbm
+ 超外差接收模块J05系列			外形尺寸:13×31×6mm(宽X长X厚)
			工作温度:-40℃~+85℃

+ 带解码接收模块J06系列
		型号：J05P[推荐]	工作频率:315MHz 433MHz
			工作电压:DC5V(2.5~5.5V)
+ 无线遥控器接收板			工作电流:4.7~5.2mA
			休眠电流:<1µA
			接收灵敏度:-114dbm
+ 震动模块Z04系列			外形尺寸:13×31×6mm(宽X长X厚)
			工作温度:-40℃~+85℃

+ 2.4G无线收发模块
		型号：J05U (09年新产品）	工作频率:315Mhz 433.92Mhz
			工作电压:DC2.1-5.5V（推荐：3V或者5V）
			工作电流:2.5mA (唤醒状态)
			休眠电流：1µA（CE置0休眠状态)）
			接收灵敏度：-112dBm (ASK 2 Kb/s)
			调制方式：ASK/OOK
			数据速率：10字节/秒(最高)
			工作温度：-40℃~+85℃
			外形尺寸：11×20×6mm(宽X长X厚)


	型号：J05V	工作频率:315MHz 433MHz
		工作电压:DC3V(2.4~3.6V)
		工作电流:4.2~4.6mA
		休眠电流:<1µA
		接收灵敏度:-102dBm
			外形尺寸:10×20×4mm((宽X长X厚)
			工作温度:-40℃~+85℃


		型号：3400	工作频率:315MHz 433MHz 418MHz
			工作电压:DC4.75~5.25V
			工作电流:2.4mA/5V
			数据速率:4.8kbps
			接收灵敏度:-103dbm(1.8uv)
			外形尺寸:11×43×6mm(宽X长X厚)
			工作温度:-40℃~+60℃


		型号：3310	工作频率:315MHz 433MHz
			工作电压:2.5V~6V 典型5V
			工作电流:2.5mA~4.5mA
			数据速率:4.8kbps
			接收灵敏度:-95dbm
			外形尺寸:11×29×6mm(宽X长X厚)
			工作温度:-40℃~+60℃

型号：J06A	工作频率:315MHz 433MHz
		工作电压:DC3V(2.6~3.6V)
+ 超再生接收模块J04系列			工作电流:0.25~0.3mA/3.6V
			数据输出:4路[M4非锁存]
			接收灵敏度:5µv
+ 超外差接收模块J05系列			外形尺寸:11.5×33×5mm(宽X长X厚)
			工作温度:-40℃~+60℃

+ 带解码接收模块J06系列
		型号：YK04
			发射频率:315MHz
+ 无线遥控器接收板			发射功率:10mW
			发射电流:6mA
			SAW声表谐振器稳频
+ 震动模块Z04系列			SMT工艺 PT2262编码
			23Ａ 12V电池
			微型拉杆天线
+ 2.4G无线收发模块			4键推拉盖

欢迎索取免费详细资料、设计指南和光盘
